| Τόπος καταγωγής: | Jiangsu Κίνα |
|---|---|
| Μάρκα: | AIPREL |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | SONDEX S81 |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 1-2 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 10.000 μονάδες το μήνα |
| Τύπος: | πιάτο, ΠΙΑΤΑ ΚΑΙ ΣΤΟΛΙΣΜΑ ανταλλακτών θερμότητας | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| Υλικό πιάτων: | Τιτάνιο, SS304, SS316L, SMO254, Hastelloy | Πάχος πιάτων: | 0.5/0.6/0.7mm, 0.5mm 0.7mm διαθέσιμα |
| Επεξεργασία επιφάνειας: | Καθαρίστε | Ανώτατη πίεση: | 1.0MPa (φραγμός 10) |
| Μέσο: | Μέσο αγνότητας, πετρέλαιο, αέριο, νερό, γάλα | ||
| Υψηλό φως: | Μέσο PHE στόλισμα αγνότητας,Στολίσματα ανταλλακτών θερμότητας τύπων πιάτων S81,1.0MPa στολίσματα ανταλλακτών θερμότητας |
||

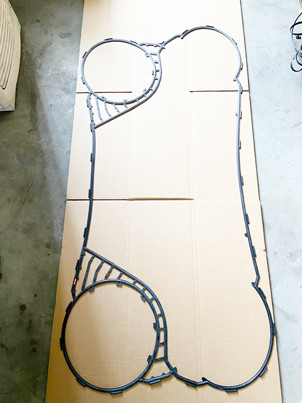

Τα στολίσματα Sondex S81 και τα πιάτα Sondex S81 για τη θερμότητα Exchangers.We πιάτων είναι ευτυχή να απαντήσουν σε οποιεσδήποτε ερωτήσεις σχετικά με την αντικατάσταση οποιωνδήποτε στολισμάτων Sondex και τα πιάτα Sondex για τον ανταλλάκτη θερμότητας, το στόλισμα Sondex S81 και το πιάτο σας έχουν την ίδια διάμετρο τρυπών με S121, S188 και S251.
Τεχνικές προδιαγραφές
Conections από DN25 σε DN600 (1» σε 24»)
Πλαίσια που σχεδιάζονται σύμφωνα με FEA και PED 2014/68/EU (EN13445) και ASME SEC VIII, Div. πρότυπα 1 κατασκευής
Υλικά πιάτων: AISI 304/316L, τιτάνιο, SMO, Hastelloy*
Υλικά στολισμάτων: Epdm-ht, nbr-ht, Viton*FKM
Μήκη πιάτων μέχρι 5,5 μ (πόδια 18)
Ποσοστά ροής μέχρι 7.200 m3/h (31.700 gpm)
Πίεση εργασίας μέχρι το φραγμό 35 (500 PSI)
Θερμοκρασίες εργασίας από -20 °C σε 180 °C (- 4 °F σε 356 °F)
*Other τα υλικά είναι διαθέσιμα κατόπιν αιτήματος.
Το Aiprel παρέχει όλα τα πρότυπα των αντικαταστάσεων πιάτων και στολισμάτων Sondex.
Πρότυπος κατάλογος Sondex όπως κατωτέρω.
| Εμπορικό σήμα/κατασκευαστής | Σειρά |
| Sondex | S4A, S7, S7A, S8, S8A, S9A, |
| S14, S14A, S15, S17, S18, S19, S19A, | |
| S20, S20A, S21, S21A, S22, S23, SF25 (που κολλιέται), SF25A, SF25, | |
| S30, S31A, S35, S36, S37, S38, S39, | |
| S41, S41A, S42, S43, S43A, S47, S47A, S50, S58, | |
| S61, S62, S64, S65, S65A, | |
| S72, S80, S81, S86, S100, S110, S120, S121, S130, S136, | |
| S145, S152, S188, | |
| SW40, SW189, SW229, | |
| SF123, | |
| FPS41, FPS19, | |
| SFD13, SFD22, |
| Η βασική απόδοση του στολίσματος | |||
| Υλικό | Ανώτατη χρήση Θερμοκρασία |
Σκληρότητα | Μέσα εφαρμογής |
| NBR | 110ºC | 76±2 | alkanes, alaenes και άλλα μη πολικά μέσα μαζούτ και άλλο ορυκτέλαιο ζωικά και φυτικά έλαια ζεστό νερό, θαλασσινό νερό, κ.λπ. |
| Χ-NBR | 140ºC | 76±2 | |
| Nbr-ht | 130ºC | 76±2 | |
| EPDM | 150ºC | 80±2 | νερό, ατμός, ατμοσφαιρικός, όζον μη-petroeum-βασισμένα λιπαντικά ασθενές οξύ, αδύνατη βάση, κετόνες, οινοπνεύματα, πολικό μέσο, κ.λπ. |
| Epdm-ht | 170ºC | 80±2 | |
| VITON Α | 180ºC | 80±2 | καυτό πετρέλαιο, όξινος, αλκαλικός, οργανικός διαλύτης |
| VITON Γ | 200ºC | 80±2 | ισχυρό όξινο και αλκαλικό, καυτό πετρέλαιο, διαποτισμένος ατμός |
| υλικό | εφαρμογή |
| SUS304/SUS316L | Καθαρισμένο νερό, νερό ποταμού, πετρέλαιο τροφίμων, ορυκτέλαιο |
| Τιτάνιο/ladium PAL | Το θαλάσσιο νερό, θαλασσινό νερό, η ουσία |
| Κράμα Hadtelloy/γ-276 | Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ |
| Νι/νικέλιο | Υψηλής θερμοκρασίας και υψηλό καυστικό νάτριο συγκέντρωσης |
Αποδοτική θερμότητας μεταφοράς εξοπλισμού πιάτων θερμότητας εισαγωγή ανταλλακτών θερμότητας σωλήνων ανταλλακτών S110 διπλή του κατασκευαστή ανταλλακτών θερμότητας πιάτων:
