| Τόπος καταγωγής: | Jiangsu Κίνα |
|---|---|
| Μάρκα: | AIPREL |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | M6M |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 1-2 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 10.000 σύνολα το μήνα |
| Τύπος: | στόλισμα | Εφαρμογή: | Μέρη θερμαστρών, μέρη ψύξης, καθολικός vehical, ανταλλαγή θερμότητας, διαδικασία θέρμανσης βιομηχανί |
|---|---|---|---|
| Εξουσιοδότηση: | 1 έτος | υλικό στολισμάτων: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| Πάχος πιάτων: | 0.5/0.6/0.8mm, 1mm, 0.5mm 0.7mm διαθέσιμα | Ανώτατη πίεση: | 2MPa (φραγμός 20) |
| Μέσο: | Μέσο αγνότητας, πετρέλαιο, αέριο, αέρας, νερό | ||
| Υψηλό φως: | Συνδετήρας στις σφραγίδες ανταλλακτών θερμότητας Epdm,σφραγίδες ανταλλακτών θερμότητας 0.8mm,Τμήματα ανταλλακτών θερμότητας πιάτων Epdm |
||
Σαν επαγγελματικούς κατασκευαστή και πωλητή πιάτων ανταλλακτών θερμότητας πιάτων, AIPREL μπορεί να παραγάγει το μεγαλύτερο μέρος του ίδιων υλικών πιάτου ανταλλακτών θερμότητας πιάτων προδιαγραφών και του στολίσματος ανταλλακτών θερμότητας μακρυά, και να παρέχει μακρυά τις εναλλακτικές υπηρεσίες μερών για περισσότερο από τις εκατοντάδες των επιχειρήσεων εφαρμογής.
Παρέχουμε τα στολίσματα ανταλλακτών ΑΛΦΑ θερμότητας και καλύπτουμε τις αντικαταστάσεις. ΑΛΦΑ πρότυπος κατάλογος όπως κατωτέρω.
| (Το ΑΛΦΑ) | ||||||
| ΑΛΦΑ σειρά | Περιοχή πιάτων (μ ²) |
Μήκος πιάτων (χιλ.) |
Πλάτος πιάτων (χιλ.) |
Διαμήκης κεντρική απόσταση (χιλ.) |
Εγκάρσια κεντρική απόσταση (χιλ.) |
Διάμετρος (χιλ.) |
| ΤΟ ΑΛΦΑ Μ3 | 0,032 | 431 | 125.5 | 357 | 60 | 25 |
| ΤΟ ΑΛΦΑ M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ΤΟ ΑΛΦΑ M6-Μ | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ΤΟ ΑΛΦΑ M10-Β | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ΤΟ ΑΛΦΑ M10-Μ | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ΤΟ ΑΛΦΑ M15-Β | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ΤΟ ΑΛΦΑ M15-Μ | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ΤΟ ΑΛΦΑ M20-Μ | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ΤΟ ΑΛΦΑ MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ΤΟ ΑΛΦΑ MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ΤΟ ΑΛΦΑ M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ΤΟ ΑΛΦΑ CLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| ΤΟ ΑΛΦΑ CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| ΤΟ ΑΛΦΑ CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| ΤΟ ΑΛΦΑ TS6-Μ | 505 | 327 | 380 | 200 | 80 | |
| ΤΟ ΑΛΦΑ TL6 | 1036 | 150 | ||||
| ΤΟ ΑΛΦΑ TL10 | 1338 | 225 | ||||
| ΤΟ ΑΛΦΑ TL10P | 1338 | 225 | ||||
| ΤΟ ΑΛΦΑ T20-Β | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| ΑΛΦΑ T20-BW | ||||||
| ΤΟ ΑΛΦΑ T20-Μ | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ΤΟ ΑΛΦΑ T20-MW | ||||||
| ΤΟ ΑΛΦΑ T20-Π | ||||||
| ΤΟ ΑΛΦΑ TS20-Μ | 0,283 | 900 | 625 | 698 | 363 | 195 |
| ΤΟ ΑΛΦΑ T50M | ||||||
| ΤΟ ΑΛΦΑ Π-01 | 431 | 126.5 | 357 | 60 | 32 | |
| ΤΟ ΑΛΦΑ Π-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ΤΟ ΑΛΦΑ P5 | 0,14 | 800 | 325 | 55 | ||
| ΤΟ ΑΛΦΑ P12 | ||||||
| ΤΟ ΑΛΦΑ P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ΤΟ ΑΛΦΑ P14 | 1032 | 264 | ||||
| ΤΟ ΑΛΦΑ P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ΤΟ ΑΛΦΑ P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ΤΟ ΑΛΦΑ P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ΤΟ ΑΛΦΑ P20 | ||||||
| ΤΟ ΑΛΦΑ P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ΤΟ ΑΛΦΑ P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ΑΛΦΑ P22 ΣΥΝΔΕΤΉΡΑΣ | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ΤΟ ΑΛΦΑ P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ΤΟ ΑΛΦΑ P30 | 630 | 122 | 570 | 50 | 25 | |
| ΤΟ ΑΛΦΑ P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ΤΟ ΑΛΦΑ P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ΤΟ ΑΛΦΑ P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ΤΟ ΑΛΦΑ P41 | ||||||
| ΤΟ ΑΛΦΑ P45 | 1200 | 324 | ||||
| ΤΟ ΑΛΦΑ P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ΤΟ ΑΛΦΑ PAR01 | ||||||
| ΤΟ ΑΛΦΑ PAR22 | ||||||
| ΤΟ ΑΛΦΑ T200 | ||||||
| ΤΟ ΑΛΦΑ P225 | ||||||
| ΤΟ ΑΛΦΑ P252 | ||||||
| ΤΟ ΑΛΦΑ P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ΤΟ ΑΛΦΑ P135 | 800 | 165 | ||||
| ΤΟ ΑΛΦΑ A3 | 630 | 122 | 570 | 50 | 25 | |
| ΤΟ ΑΛΦΑ A10 | 1205 | 290 | ||||
| ΤΟ ΑΛΦΑ A10B | 0,24 | 873 | 388.5 | 703 | 234 | 100 |
| ΤΟ ΑΛΦΑ A15 | 1315 | 350 | ||||
| ΤΟ ΑΛΦΑ A15B | 0,75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ΤΟ ΑΛΦΑ A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ΤΟ ΑΛΦΑ A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ΤΟ ΑΛΦΑ A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ΤΟ ΑΛΦΑ A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ΤΟ ΑΛΦΑ AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ΤΟ ΑΛΦΑ AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ΤΟ ΑΛΦΑ AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ΤΟ ΑΛΦΑ AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ΤΟ ΑΛΦΑ AM20BFM | ||||||
| ΤΟ ΑΛΦΑ AM20HBM | ||||||
| ΤΟ ΑΛΦΑ AM20SFM | ||||||
| ΤΟ ΑΛΦΑ AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ΤΟ ΑΛΦΑ AX30B | ||||||
| ΤΟ ΑΛΦΑ H7 | 0,4 | 1233 | 425.5 | 1054 | 254 | 80 |
| ΤΟ ΑΛΦΑ H10 | 0,65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ΤΟ ΑΛΦΑ JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ΤΟ ΑΛΦΑ JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ΤΟ ΑΛΦΑ MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| ΤΟ ΑΛΦΑ MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ΤΟ ΑΛΦΑ MS6 | ||||||
| ΤΟ ΑΛΦΑ MS10 | ||||||
| ΤΟ ΑΛΦΑ MS15 | ||||||
| ΤΟ ΑΛΦΑ EC350 | ||||||
| ΤΟ ΑΛΦΑ EC500 | ||||||
| ΤΟ ΑΛΦΑ EC650 | ||||||
| ΤΟ ΑΛΦΑ EC700 | ||||||
| ΤΟ ΑΛΦΑ M6MW | 640 | 140 | ||||
| ΤΟ ΑΛΦΑ M6MX | 640 | 140 | ||||
| ΤΟ ΑΛΦΑ M6MD | 640 | 140 | ||||
| ΤΟ ΑΛΦΑ M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ΤΟ ΑΛΦΑ M10BD | ||||||
| ΤΟ ΑΛΦΑ M10BWREF | ||||||
| ΤΟ ΑΛΦΑ M20MW | 1478 | 353 | ||||
| ΤΟ ΑΛΦΑ MK15BW | ||||||
| ΤΟ ΑΛΦΑ M15F | ||||||
| ΤΟ ΑΛΦΑ M15E | ||||||
| ΤΟ ΑΛΦΑ MA30W | ||||||
| ΤΟ ΑΛΦΑ A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ΤΟ ΑΛΦΑ AX30BW | ||||||
| ΤΟ ΑΛΦΑ AM20DW | ||||||

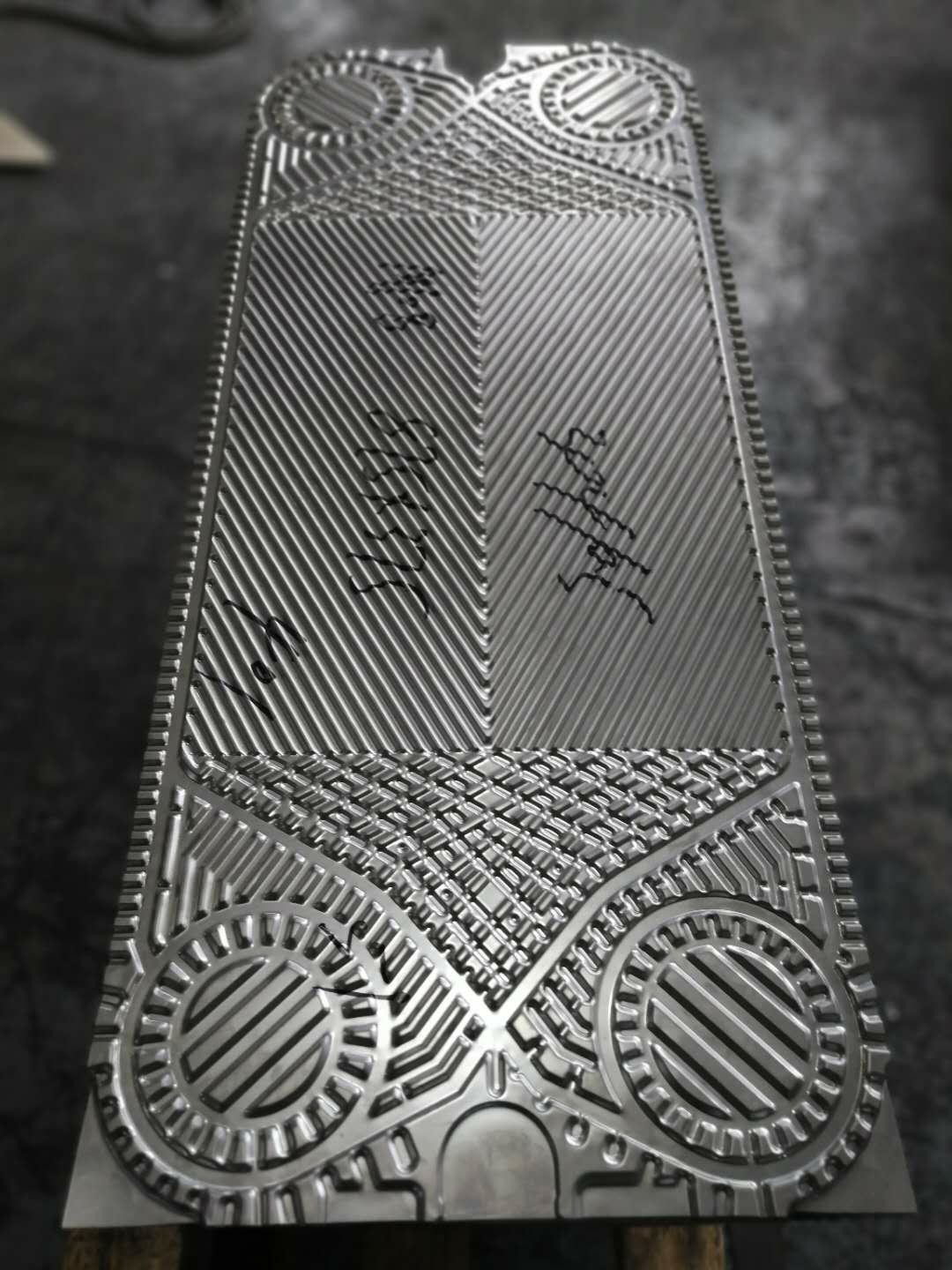

Ο ανταλλάκτης θερμότητας πιάτων αποτελείται από ένα πακέτο των ζαρωμένων μεταλλικών πιάτων με τις παραφωτίδες για τη μετάβαση των δύο ρευστών μεταξύ των οποίων η μεταφορά θερμότητας θα πραγματοποιηθεί. Το πακέτο πιάτων συγκεντρώνεται μεταξύ ενός πιάτου πλαισίων αποτυπώσεων και ενός κινητού πιάτου πίεσης και συμπιέζεται με τη σκλήρυνση των μπουλονιών. Τα πιάτα εγκαθίστανται με ένα στόλισμα που σφραγίζει το διά κανάλι πιάτων και κατευθύνει τα ρευστά στα εναλλάσσομαι κανάλια. Ο αριθμός πιάτων καθορίζεται από το ποσοστό ροής, τις σωματικές ιδιότητες των ρευστών, την πτώση πίεσης και το πρόγραμμα θερμοκρασίας. Corrugations πιάτων προωθούν τη ρευστή αναταραχή και υποστηρίζουν τα πιάτα ενάντια στη διαφορική πίεση. Το πιάτο πλαισίων και το πιάτο πίεσης αναστέλλονται από έναν ανώτερο φέρνοντας φραγμό και βρίσκονται από έναν χαμηλότερο φραγμό καθοδήγησης, και οι δύο από τον οποίο καθορίζονται σε μια στήλη υποστήριξης. Οι συνδέσεις βρίσκονται στο πιάτο πλαισίων ή, εάν καθένα ή και τα δύο ρευστά κάνουν περισσότερο από ένα ενιαίο πέρασμα μέσα στη μονάδα, στα πιάτα πλαισίων και πίεσης.
| ΥΛΙΚΟ ΠΙΑΤΩΝ | SS304, SS316, 254SMO, 904L, C276, τιτάνιο, νικέλιο, Incoloy825 |
| ΠΑΧΟΣ ΠΙΑΤΩΝ | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| ΣΤΟΛΙΣΜΑ MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| ΣΥΝΕΛΕΥΣΗ ΣΤΟΛΙΣΜΑΤΩΝ | Ο συνδετήρας επάνω, κλειδαριά μέσα, στερεώνει, κολλημένος |
| ΥΛΙΚΟ ΠΛΑΙΣΙΩΝ | Χάλυβας άνθρακα, ανοξείδωτο, παλτό ανοξείδωτου |
| ΑΚΡΟΦΥΣΙΟ | Φλάντζα, λαστιχένιο ένθετο, ένθετο μετάλλων, νήμα, σφιγκτήρας |
| ΜΕΓΕΘΟΣ ΣΥΝΔΕΣΗΣ | DN15~DN500 |
| ΠΡΟΤΥΠΑ ΣΥΝΔΕΣΗΣ | Custiomized |
| ΧΡΩΜΑ | Custiomized |
| ΕΦΑΡΜΟΓΗ | HVAC, δύναμη, Suger, ναυτικό, χημική ουσία, κ.λπ. |
Λόγω της αβεβαιότητας της επιλογής και του σχεδίου ανταλλακτών θερμότητας, η τιμή που επιδεικνύεται σειρά είναι μια. Για τις λεπτομέρειες, παρακαλώ ελάτε σε επαφή με τη εξυπηρέτηση πελατών. Εάν δεν επικοινωνείτε στην προηγούμενη περίοδο, η εξυπηρέτηση πελατών δεν μπορεί να την δεχτεί.
Πλεονέκτημα:
Συγκρίνοντας με άλλους άλλους τύπους ανταλλακτών θερμότητας, οι ανταλλάκτες θερμότητας πιάτων έχουν τη μεγαλύτερη επιφάνεια. Αποτελούνται από διάφορα λεπτά μεταλλικά πιάτα που συμπιέζονται από κοινού. Το στόλισμα είναι συνδεμένο με το πιάτο μεταφοράς θερμότητας με το κανάλι ροής μορφών και ενεργεί σφραγίδα επάνω το ρευστό. Τα διαφορετικά υλικά έχουν τα διαφορετικά κανάλια και στην αντίστοιχη πορεία ροής τους διαδοχικά. Δεν θα διαρρεύσουν στο εξωτερικό. Ο αριθμός του πιάτου μεταφοράς θερμότητας καθορίζεται σύμφωνα με το ποσό ρευστών, σωματικών ιδιοτήτων του ρευστού, της πτώσης πίεσης και του θερμικού όρου. Κάθε πιάτο είναι ζαρωμένο για να αυξήσει τη μέγιστη περιοχή μεταφοράς θερμότητας.
