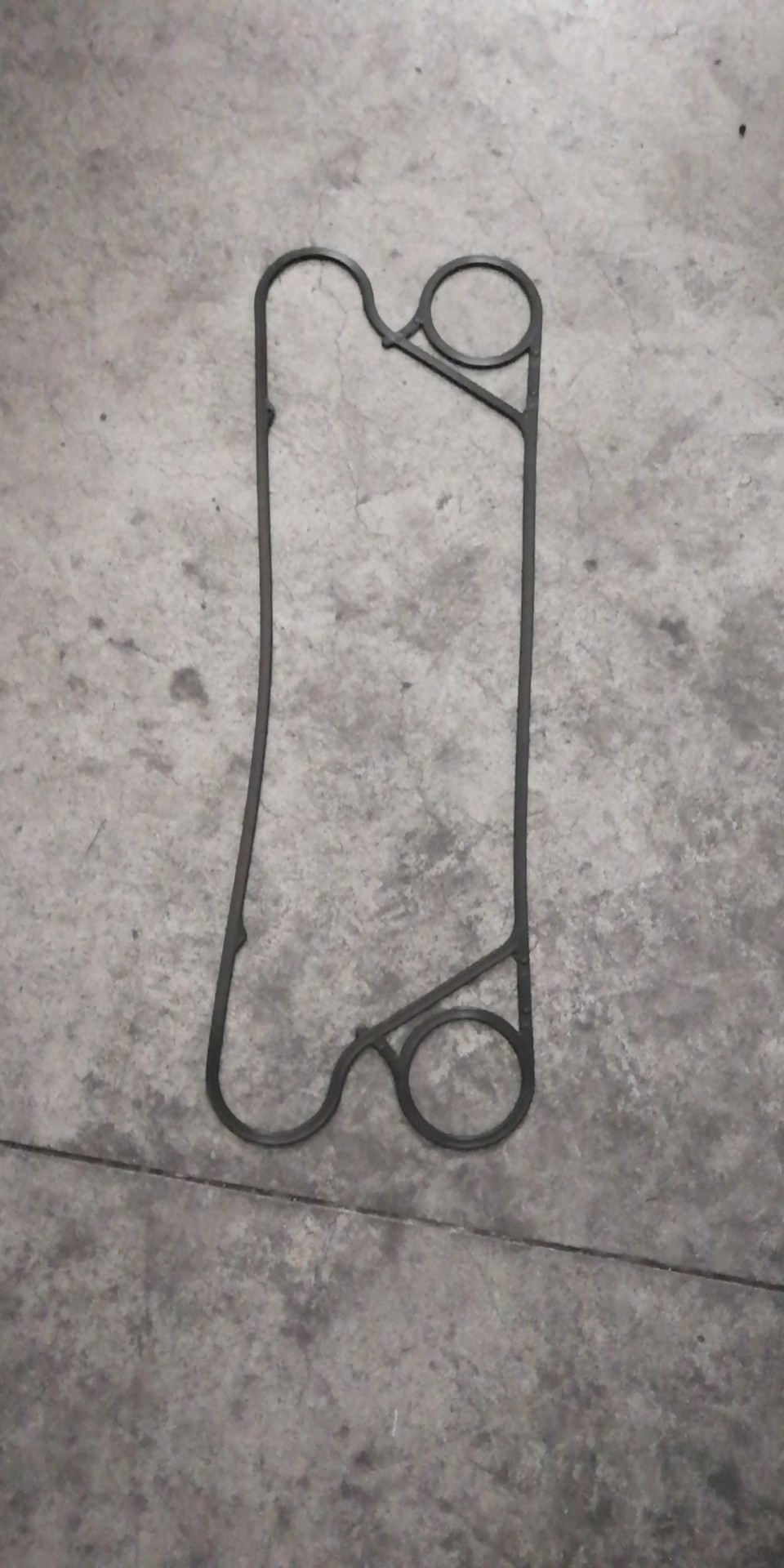

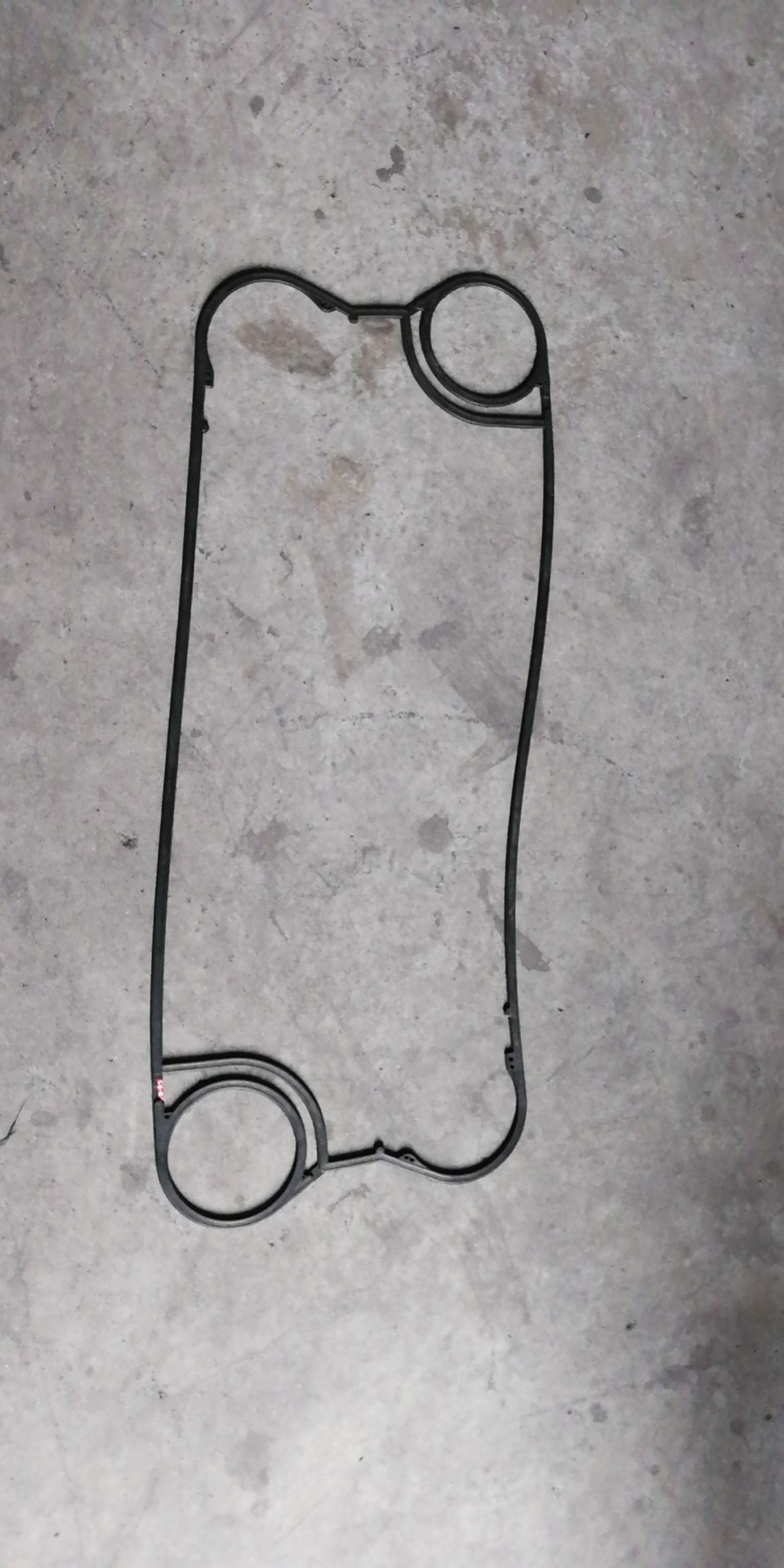

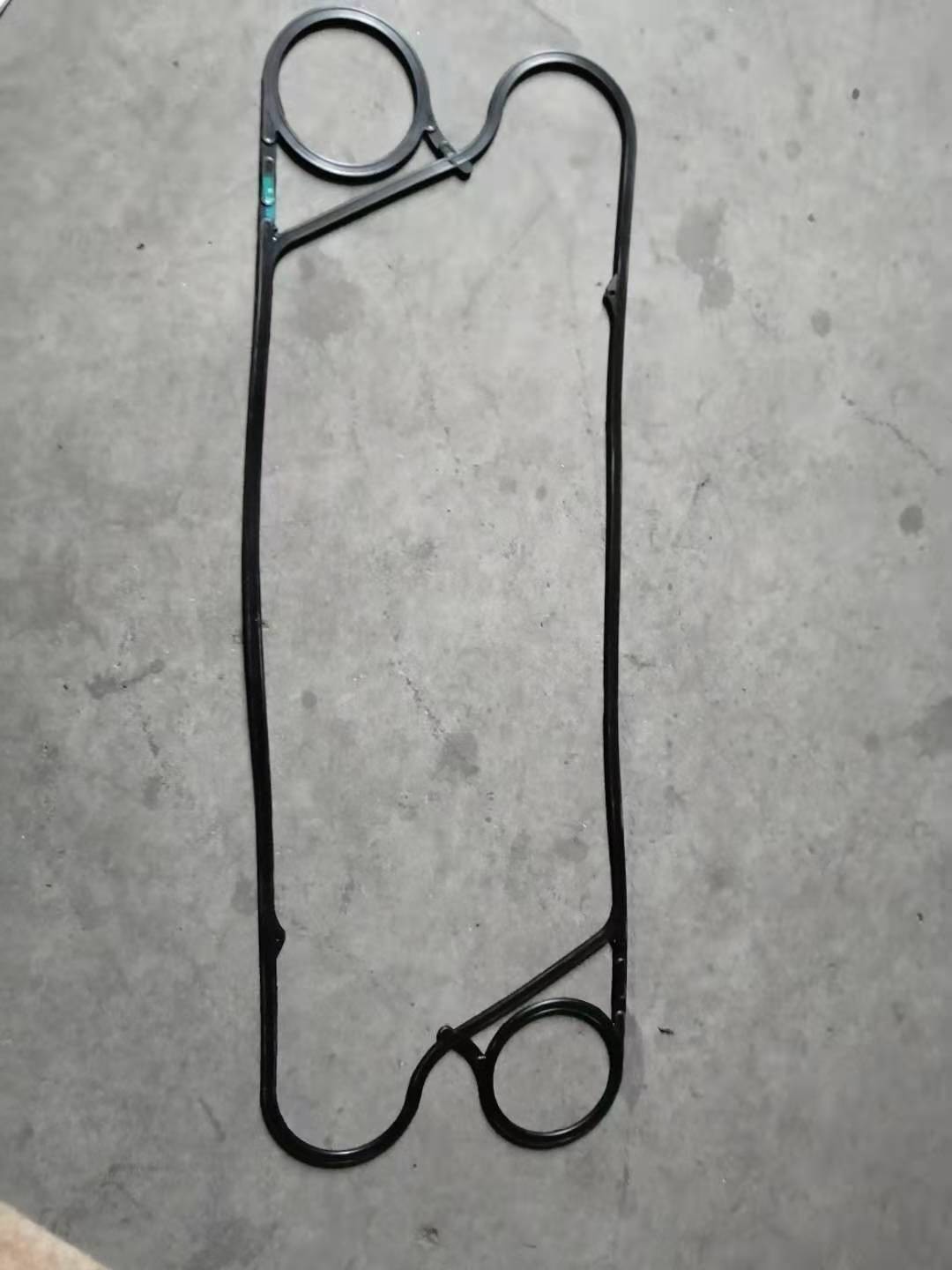

| Τόπος καταγωγής: | Jiangsu Κίνα |
|---|---|
| Μάρκα: | AIPREL |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | TRANTER |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 1-2 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 10.000 μονάδες το μήνα |
| Εξουσιοδότηση: | 1 έτος | Μέγιστη πίεση εργασίας: | 2.0 MPA |
|---|---|---|---|
| Δομή: | Ανταλλάκτης θερμότητας πιάτων | Όρος: | Νέος |
| Εφαρμογή: | Θερμαίνοντας ή δροσίζοντας, μεταφορά θερμότητας, HVAC, μέρη ψύξης, μέρη θερμαστρών | Υλικό στολισμάτων: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |
| Υψηλό φως: | GLP13 στολίσματα ανταλλακτών θερμότητας,Στολίσματα ανταλλακτών θερμότητας EPDM,2.0Mpa στολίσματα ανταλλακτών θερμότητας |
||
1. Υψηλός συντελεστής μεταφοράς θερμότητας
2. Μικρό ίχνος και εύκολη συντήρηση
3. Ασφαλής και αξιόπιστη χρήση
4. Λιγότερη απώλεια αντίστασης
5. Λιγότερη απώλεια θερμότητας
6. Συμβάλλων στη χρησιμοποίηση των πηγών θερμότητας χαμηλής θερμοκρασίας
7. Πολλαπλάσια μέση ανταλλαγή θερμότητας
8. Εύκολος να καθαρίσει και γρήγορα
| Εμπορικό σήμα/κατασκευαστής | Σειρά |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Υλικοί και λειτουργούντες όροι του στολίσματος:
| Υλικό | Εφαρμογή | θερμοκρασία εργασίας |
| NBR | Νερό, θαλάσσιο νερό, ορυκτέλαιο, θαλασσινό νερό | -15-130℃ |
| HNBR | Υψηλής θερμοκρασίας ορυκτέλαιο, υψηλής θερμοκρασίας νερό | 15-140℃ |
| EPDM | Νερό, ζεστό νερό, ατμός, οξύ, αλκάλιο | -25-150℃ |
| Λάστιχο Viton/φθορίου | Ισχυρά όξινα, ισχυρά αλκαλικά, ορυκτέλαιο, λίπος και μαζούτ, κ.λπ. | 5-200℃ |
| ΝΕΟΠΡΕΝΙΟ | Όξινο, αλκαλικό, ορυκτέλαιο, χαμηλό - αλειφατικός υδρογονάνθρακας μοριακού βάρους | 35-130℃ |
| Λάστιχο πυριτίου | Υψηλής θερμοκρασίας και μερικά διαβρωτικά περιβάλλοντα | 65-200℃ |

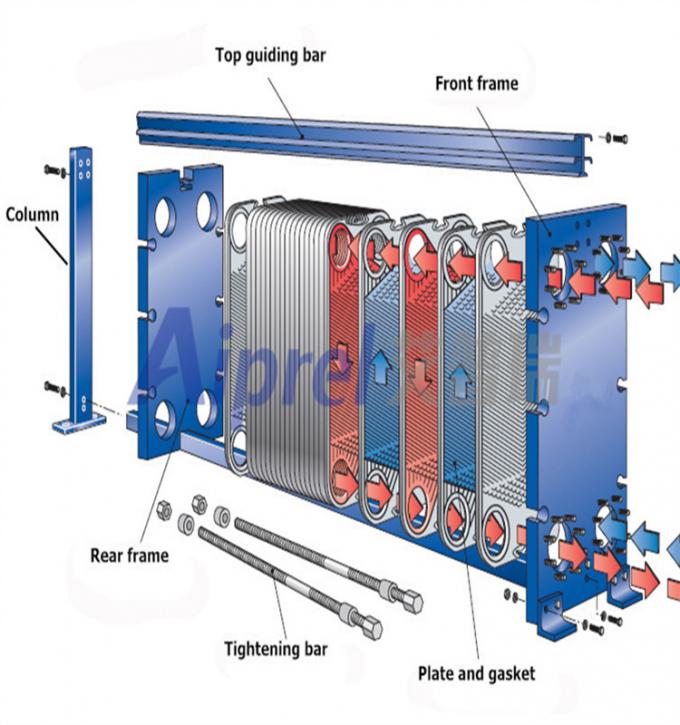

Ο ανταλλάκτης θερμότητας πιάτων αποτελείται από ένα πακέτο των ζαρωμένων μεταλλικών πιάτων με τις παραφωτίδες για τη μετάβαση των δύο ρευστών μεταξύ των οποίων η μεταφορά θερμότητας θα πραγματοποιηθεί. Το πακέτο πιάτων συγκεντρώνεται μεταξύ ενός πιάτου πλαισίων αποτυπώσεων και ενός κινητού πιάτου πίεσης και συμπιέζεται με τη σκλήρυνση των μπουλονιών. Τα πιάτα εγκαθίστανται με ένα στόλισμα που σφραγίζει το διά κανάλι πιάτων και κατευθύνει τα ρευστά στα εναλλάσσομαι κανάλια. Ο αριθμός πιάτων καθορίζεται από το ποσοστό ροής, τις σωματικές ιδιότητες των ρευστών, την πτώση πίεσης και το πρόγραμμα θερμοκρασίας. Corrugations πιάτων προωθούν τη ρευστή αναταραχή και υποστηρίζουν τα πιάτα ενάντια στη διαφορική πίεση. Το πιάτο πλαισίων και το πιάτο πίεσης αναστέλλονται από έναν ανώτερο φέρνοντας φραγμό και βρίσκονται από έναν χαμηλότερο φραγμό καθοδήγησης, και οι δύο από τον οποίο καθορίζονται σε μια στήλη υποστήριξης. Οι συνδέσεις βρίσκονται στο πιάτο πλαισίων ή, εάν καθένα ή και τα δύο ρευστά κάνουν περισσότερο από ένα ενιαίο πέρασμα μέσα στη μονάδα, στα πιάτα πλαισίων και πίεσης.
| ΥΛΙΚΟ ΠΙΑΤΩΝ | SS304, SS316, 254SMO, 904L, C276, τιτάνιο, νικέλιο, Incoloy825 |
| ΠΑΧΟΣ ΠΙΑΤΩΝ | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| ΣΤΟΛΙΣΜΑ MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| ΣΥΝΕΛΕΥΣΗ ΣΤΟΛΙΣΜΑΤΩΝ | Ο συνδετήρας επάνω, κλειδαριά μέσα, στερεώνει, κολλημένος |
| ΥΛΙΚΟ ΠΛΑΙΣΙΩΝ | Χάλυβας άνθρακα, ανοξείδωτο, παλτό ανοξείδωτου |
| ΑΚΡΟΦΥΣΙΟ | Φλάντζα, λαστιχένιο ένθετο, ένθετο μετάλλων, νήμα, σφιγκτήρας |
| ΜΕΓΕΘΟΣ ΣΥΝΔΕΣΗΣ | DN15~DN500 |
| ΠΡΟΤΥΠΑ ΣΥΝΔΕΣΗΣ | Custiomized |
| ΧΡΩΜΑ | Custiomized |
| ΕΦΑΡΜΟΓΗ | HVAC, δύναμη, Suger, ναυτικό, χημική ουσία, κ.λπ. |
Λόγω της αβεβαιότητας της επιλογής και του σχεδίου ανταλλακτών θερμότητας, η τιμή που επιδεικνύεται σειρά είναι μια. Για τις λεπτομέρειες, παρακαλώ ελάτε σε επαφή με τη εξυπηρέτηση πελατών. Εάν δεν επικοινωνείτε στην προηγούμενη περίοδο, η εξυπηρέτηση πελατών δεν μπορεί να την δεχτεί.
Πλεονέκτημα:
Συγκρίνοντας με άλλους άλλους τύπους ανταλλακτών θερμότητας, οι ανταλλάκτες θερμότητας πιάτων έχουν τη μεγαλύτερη επιφάνεια. Αποτελούνται από διάφορα λεπτά μεταλλικά πιάτα που συμπιέζονται από κοινού. Το στόλισμα είναι συνδεμένο με το πιάτο μεταφοράς θερμότητας με το κανάλι ροής μορφών και ενεργεί σφραγίδα επάνω το ρευστό. Τα διαφορετικά υλικά έχουν τα διαφορετικά κανάλια και στην αντίστοιχη πορεία ροής τους διαδοχικά. Δεν θα διαρρεύσουν στο εξωτερικό. Ο αριθμός του πιάτου μεταφοράς θερμότητας καθορίζεται σύμφωνα με το ποσό ρευστών, σωματικών ιδιοτήτων του ρευστού, της πτώσης πίεσης και του θερμικού όρου. Κάθε πιάτο είναι ζαρωμένο για να αυξήσει τη μέγιστη περιοχή μεταφοράς θερμότητας.
Εισαγωγή του κατασκευαστή ανταλλακτών θερμότητας πιάτων:
