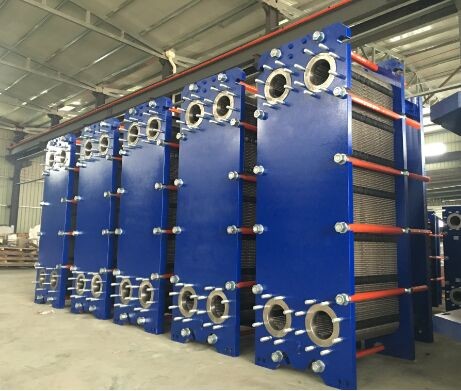

Ανταλλάκτης θερμότητας πλαισίων πιάτων στολισμάτων 316L 3.0MPa NBR

Επαγγελματικός εξοικονομητής ανταλλακτών θερμότητας πιάτων κατασκευής για τη χημική βιομηχανία και την ψύξη

Ο ανταλλάκτης θερμότητας πιάτων αποτελείται από ένα πακέτο των ζαρωμένων μεταλλικών πιάτων με τις παραφωτίδες για τη μετάβαση των δύο ρευστών μεταξύ των οποίων η μεταφορά θερμότητας θα πραγματοποιηθεί. Το πακέτο πιάτων συγκεντρώνεται μεταξύ ενός πιάτου πλαισίων αποτυπώσεων και ενός κινητού πιάτου πίεσης και συμπιέζεται με τη σκλήρυνση των μπουλονιών. Τα πιάτα εγκαθίστανται με ένα στόλισμα που σφραγίζει το διά κανάλι πιάτων και κατευθύνει τα ρευστά στα εναλλάσσομαι κανάλια. Ο αριθμός πιάτων καθορίζεται από το ποσοστό ροής, τις σωματικές ιδιότητες των ρευστών, την πτώση πίεσης και το πρόγραμμα θερμοκρασίας. Corrugations πιάτων προωθούν τη ρευστή αναταραχή και υποστηρίζουν τα πιάτα ενάντια στη διαφορική πίεση. Το πιάτο πλαισίων και το πιάτο πίεσης αναστέλλονται από έναν ανώτερο φέρνοντας φραγμό και βρίσκονται από έναν χαμηλότερο φραγμό καθοδήγησης, και οι δύο από τον οποίο καθορίζονται σε μια στήλη υποστήριξης. Οι συνδέσεις βρίσκονται στο πιάτο πλαισίων ή, εάν καθένα ή και τα δύο ρευστά κάνουν περισσότερο από ένα ενιαίο πέρασμα μέσα στη μονάδα, στα πιάτα πλαισίων και πίεσης.

.

Αποδοτική μεταφορά θερμότητας
Οι ανταλλάκτες θερμότητας πιάτο-και-πλαισίων Gasketed (GPHEs) παρέχουν στην αποδοτική μεταφορά θερμότητας στο συμπαγή εξοπλισμό ένα μικρό ίχνος - πολύ μικρότερο και αποδοτικότερο από τους ανταλλάκτες θερμότητας Shell-και-σωλήνων.

Πλεονέκτημα:

Συγκρίνοντας με άλλους άλλους τύπους ανταλλακτών θερμότητας, οι ανταλλάκτες θερμότητας πιάτων έχουν τη μεγαλύτερη επιφάνεια. Αποτελούνται από διάφορα λεπτά μεταλλικά πιάτα που συμπιέζονται από κοινού. Το στόλισμα είναι συνδεμένο με το πιάτο μεταφοράς θερμότητας με το κανάλι ροής μορφών και ενεργεί σφραγίδα επάνω το ρευστό. Τα διαφορετικά υλικά έχουν τα διαφορετικά κανάλια και στην αντίστοιχη πορεία ροής τους διαδοχικά. Δεν θα διαρρεύσουν στο εξωτερικό. Ο αριθμός του πιάτου μεταφοράς θερμότητας καθορίζεται σύμφωνα με το ποσό ρευστών, σωματικών ιδιοτήτων του ρευστού, της πτώσης πίεσης και του θερμικού όρου. Κάθε πιάτο είναι ζαρωμένο για να αυξήσει τη μέγιστη περιοχή μεταφοράς θερμότητας.

Δομή του ανταλλάκτη θερμότητας πιάτων στολισμάτων:

Ο ανταλλάκτης θερμότητας πιάτων αποτελείται από το πιάτο μεταφοράς θερμότητας, σφραγίζοντας στόλισμα, πιάτο συμπίεσης, πάνω-κάτω το φραγμό οδηγών, το στυλοβάτη, τα μπουλόνια πιασιμάτων και άλλα σημαντικά μέρη.

• Εισαγωγή στο υλικό και την εφαρμογή φύλλων:

  　　　　　

  υλικό	εφαρμογή
  SUS304/SUS316L	Καθαρισμένο νερό, νερό ποταμού, πετρέλαιο τροφίμων, ορυκτέλαιο
  Τιτάνιο/ladium PAL	Το θαλάσσιο νερό, θαλασσινό νερό, η ουσία
  Κράμα Hadtelloy/γ-276	Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ
  Νι/νικέλιο	Υψηλής θερμοκρασίας και υψηλό καυστικό νάτριο συγκέντρωσης



•

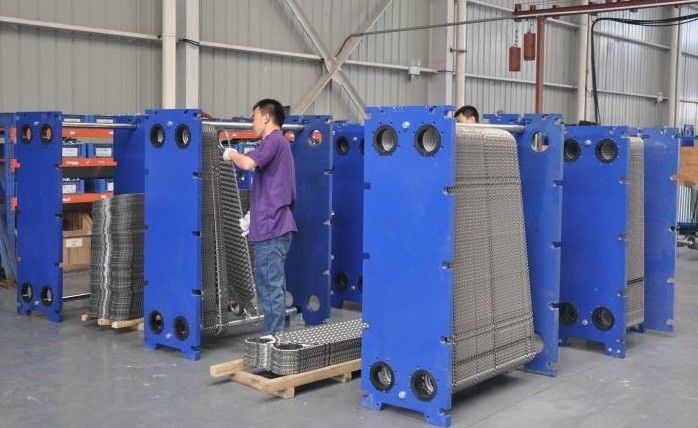

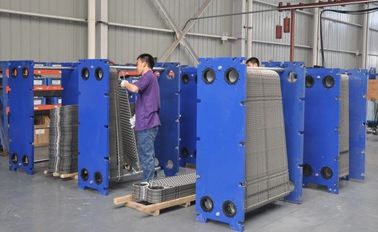

  Με όλες τις εγκαταστάσεις κατασκευής μαζί πάνω από 100.000 τετραγωνικών μέτρων, που παράγουν πάνω από 20.000 εξαρτήματα ανταλλακτών θερμότητας και milloins ανταλλακτών θερμότητας, που κάνουν μας έναν από τους κατασκευαστές εξοπλισμού και εξαρτημάτων ανταλλαγής παγκόσμιας μεγαλύτερους θερμότητας.
