Τόπος καταγωγής: | Jingsu Κίνα |
---|---|
Μάρκα: | AIPREL |
Πιστοποίηση: | CE,CCS,DNV,ISO |
Αριθμό μοντέλου: | Ανταλλάκτης θερμότητας συμπυκνωτών τύπων πιάτων |
Ποσότητα παραγγελίας min: | 1 |
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο |
Χρόνος παράδοσης: | 1-2 εβδομάδες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
Όρος: | Νέος | Εξουσιοδότηση: | 12 μήνες |
---|---|---|---|
Μέγιστη πίεση εργασίας: | 3.0Mpa | Εφαρμογή: | Μέρη ψύξης, φαρμακευτικό είδος, μεταφορά θερμότητας, δύναμη, HVAC |
Υλικό πιάτων: | Hastelloy, C276, νικέλιο τιτανίου, 904L, 254SMO, ss304, ss316 | ||
Υψηλό φως: | συμπυκνωτής ανταλλακτών θερμότητας πιάτων,ανταλλάκτης θερμότητας πλαισίων πιάτων |

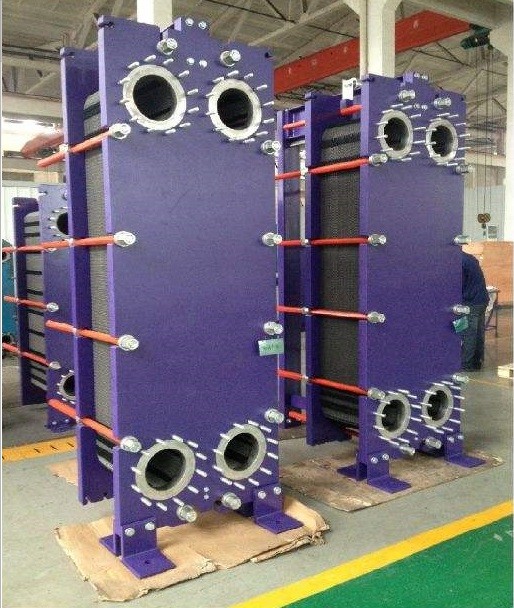

Ανταλλάκτης θερμότητας συμπυκνωτών τύπων πιάτων με το στόλισμα για τη βιομηχανία υψηλής αποδοτικότητας
Χαρακτηριστικό γνώρισμα
1. Υψηλός συντελεστής μεταφοράς θερμότητας
5. Μπορεί να περιέχει όλα τα είδη προϊόντων για να αποτρέψει την παρεμπόδιση
6. Κανένα σημείο επαφής μετάλλων μεταξύ των πιάτων, απολύτως που αποφεύγουν το περιστατικό της νεκρής γωνίας
7. Το πάχος του πιάτου 0.4mm1.0mm είναι συμβάλλον στην ενίσχυση της ακαμψίας του πιάτου
8. Ελαχιστοποιήστε το λέρωμα του ποσοστού, του αριθμού πιάτων και του κόστους.
Το πιάτο Condeer είναι ένα είδος ανταλλάκτη θερμότητας πιάτων.
Η παγολεκάνη αποτελείται κυρίως από δύο μέρη: ένα πλαίσιο και ένα πιάτο. Τα φύλλα φιαγμένα από διάφορα υλικά πιέζονται corrugations των διάφορων μορφών από τους διάφορους τύπους λειαντικών εργαλείων, και οι γωνιακές τρύπες διαμορφώνονται στις τέσσερις γωνίες των φύλλων για την πορεία ροής του μέσου, τα φύλλα η περιφέρεια και η τρύπα γωνιών σφραγίζεται από ένα λαστιχένιο στόλισμα. Το πλαίσιο αποτελείται από ένα σταθερό πιέζοντας πιάτο, ένα κινητό πιέζοντας πιάτο, ανώτερα και χαμηλότερα ράβδους οδηγών και μπουλόνια στερέωσης. Η παγολεκάνη χρησιμοποιείται για να τοποθετήσει το πιάτο με έναν τρόπο σε μια σταθερή πίεση. Σφιχτό πιάτο, κινητό πιέζοντας πιάτο στη μέση, και έπειτα στερεωμένος με τη στερέωση των μπουλονιών. Ένα λεπτό ορθογώνιο κανάλι διαμορφώνεται μεταξύ των διάφορων φύλλων, και η ανταλλαγή θερμότητας εκτελείται μέσω των μισών φύλλων. Έναντι του συμβατικού δοχείου ψύξης Shell-και-σωλήνων, ο συντελεστής μεταφοράς θερμότητας είναι πολύ υψηλότερος κάτω από την ίδια κατανάλωση ισχύος αντίστασης και αντλιών ροής, και υπάρχει μια τάση να αντικατασταθεί το δοχείο ψύξης σωλήνων μέσα στην εφαρμόσιμη σειρά.
Αρχή σχεδίου
Ένας συμπυκνωτής πιάτων είναι ένας συμπυκνωτής που αναπτύσσεται για τη συμπύκνωση του ατμού βασισμένου σε ένα σύστημα εξάτμισης ή απόσταξης υπό τους κενούς όρους. Ο συμπυκνωτής πιάτων βασισμένος στην τεχνική ημι-ένωσης αποτελείται από το ειδικά πακέτο και τα στολίσματα πιάτων. Το μέσο ψύξης θερμαίνεται σε ένα κανάλι με ένα στόλισμα, και ο ατμός είναι συμπυκνωμένος στο κανάλι συγκόλλησης. Ο ατμός έχει έναν μεγάλο κολπίσκο και μια μικρή συμπυκνωμένη έξοδο.
Συνιστώμενες εφαρμογές
Ο συμπυκνωτής πιάτων χρησιμοποιείται πρώτιστα από κοινού με έναν εξατμιστήρα πιάτων ως συμπύκνωση του ατμού σε ένα σύστημα εξάτμισης ή απόσταξης. Παραδείγματος χάριν, η συμπύκνωση του ατμού στο σιρόπι 3 σύστημα εξάτμισης επίδρασης, η συμπύκνωση του ατμού στο χυμό 3 σύστημα εξάτμισης επίδρασης, και η συμπύκνωση του ατμού στο multi-effect σύστημα εξάτμισης της συγκέντρωσης αιθανόλης στη βιομηχανία αιθανόλης, και τους ομοίους. Ο συμπυκνωτής πιάτων χρησιμοποιείται σε όλο και περισσότερες περιπτώσεις συμπύκνωσης λόγω της υψηλής επίδρασης ανταλλαγής θερμότητας, του χαμηλού κόστους πρώτων υλών και της κατάλληλης λειτουργίας συντήρησής του.
Τύπος | Συμπυκνωτής πιάτων |
Υλικό πιάτων | Ti/SS316/SS303 ή cOem |
Υλικό στολισμάτων | NBR/EPDM |
Εμπορικό σήμα | GOJE |
Εφαρμογή | Βιομηχανική διαδικασία |
Ποια είναι τα πλεονεκτήματα του συμπυκνωτή πιάτων;
1. Υψηλή αποδοτικότητα και ενέργεια - αποταμίευση: 3 έως 5 φορές υψηλότερο από την αποδοτικότητα θερμότητας του ανταλλάκτη θερμότητας Shell-και-σωλήνων.
2, συμπαγής δομή: τα πιάτα ανταλλακτών θερμότητας πιάτων τακτοποιούνται πολύ, έναντι άλλων τύπων ανταλλακτών θερμότητας, ο ανταλλάκτης θερμότητας πιάτων έχει το λιγότερο διάστημα πατωμάτων και το διάστημα.
3. Εύκολος να καθαρίσει και να αποσυνθέσει: Ο ανταλλάκτης θερμότητας πιάτων στερεώνει το πιάτο στερέωσης με τη στερέωση των μπουλονιών, έτσι είναι κατάλληλο να αποσυνθέσει και να συγκεντρώσει.
4, μακριά ζωή υπηρεσιών: ο ανταλλάκτης θερμότητας πιάτων αποτελείται από το πιάτο κραμάτων ανοξείδωτου ή τιτανίου, μπορεί να αντισταθεί σε ποικίλα διαβρωτικά μέσα, τα λαστιχένια μαξιλάρια μπορούν να αντικατασταθούν κατά βούληση, και μπορούν να εγκατασταθούν εύκολα, να αποσυντεθούν και να επισκευαστούν.
5. Προσαρμοστικότητα: Το πιάτο ανταλλακτών θερμότητας πιάτων είναι ένα ανεξάρτητο συστατικό, που μπορεί να αυξηθεί ή να μειωθεί σύμφωνα με τις απαιτήσεις, και έχει τις διάφορες μορφές μπορεί να εφαρμοστεί στις διάφορες απαιτήσεις των διαφορετικών διαδικασιών.
