| Τόπος καταγωγής: | Jiangsu Κίνα |
|---|---|
| Μάρκα: | AIPREL |
| Πιστοποίηση: | IOS,CE,CCS,DNV |
| Αριθμό μοντέλου: | Ανταλλάκτης θερμότητας εξατμιστήρων πιάτων |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 1-2 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
| Εξουσιοδότηση: | 12 μήνες | Όρος: | Νέος |
|---|---|---|---|
| Μέγιστη πίεση εργασίας: | 3.0Mpa | Εφαρμογή: | HVAC, ναυτικό, μεταφορά θερμότητας, υγρό στο υγρό και υγρό στον ατμό, μπύρα |
| Υλικό πιάτων: | SS304/SS316/SS316L/Titanium/ALLOY C276 | Υλικό πλαισίων: | Χάλυβας άνθρακα, CS/SS |
| Υψηλό φως: | κοχύλι ατμού και ανταλλάκτης θερμότητας σωλήνων,ανταλλάκτης θερμότητας κοχυλιών πιάτων |
||
Ατμός ανταλλακτών θερμότητας εξατμιστήρων πιάτων μειωμένων ταινιών για την κατεργασία ύδατος αποβλήτων
Ο ανταλλάκτης θερμότητας πιάτων είναι ένας νέος τύπος του ανταλλάκτη θερμότητας υψηλής αποδοτικότητας που αποτελείται από μια σειρά ζαρωμένων φύλλων μετάλλων. Ένα λεπτό ορθογώνιο κανάλι διαμορφώνεται μεταξύ των πιάτων, μέσω των οποίων η ανταλλαγή θερμότητας μεταξύ του υγρού, του υγρού και του ατμού μπορεί να επιτευχθεί.
Τα πλεονεκτήματα των ανταλλακτών θερμότητας πιάτων σύγκριναν με τους ανταλλάκτες θερμότητας σωλήνων:
1. Αποδοτικός και εξοικονόμηση ενέργειας: ο συντελεστής μεταφοράς θερμότητάς του είναι 3000-4500kcal/m2ºC* χ, το οποίο είναι 3-5 φορές υψηλότερο από αυτό των ανταλλακτών θερμότητας Shell-και-σωλήνων.
2. Συμπαγής δομή: ο ανταλλάκτης θερμότητας πιάτων με την ίδια ανταλλαγή περιοχής και θερμότητας είναι μόνο 1/5 του ανταλλάκτη θερμότητας κοχυλιών και σωλήνων.
3. Εύκολος να καθαρίσει, εύκολος να συγκεντρώσει και να αποσυνθέσει.
4. Μακριά ζωή υπηρεσιών: Ο ανταλλάκτης θερμότητας πιάτων πιέζεται από τα πιάτα κραμάτων ανοξείδωτου ή τιτανίου, τα οποία μπορούν να αντισταθούν στα διάφορα μέσα διάβρωσης, και το λαστιχένιο μαξιλάρι μπορεί να αντικατασταθεί κατά βούληση.
5. Ισχυρή προσαρμοστικότητα: Το πιάτο ανταλλακτών θερμότητας πιάτων είναι ένα ανεξάρτητο συστατικό, μπορεί να προστεθεί ή αφαιρεσμένος σύμφωνα με τις απαιτήσεις, μπορεί να εφαρμοστεί σε ποικίλο διαφορετικό, να επεξεργαστεί τις απαιτήσεις.
6. Κανένα υγρό που διασχίζει: Το αυλάκι σφράγισης του ανταλλάκτη θερμότητας πιάτων είναι εξοπλισμένο με ένα κανάλι απαλλαγής, και όλα τα είδη μέσου δεν θα είναι στη συνεργία.

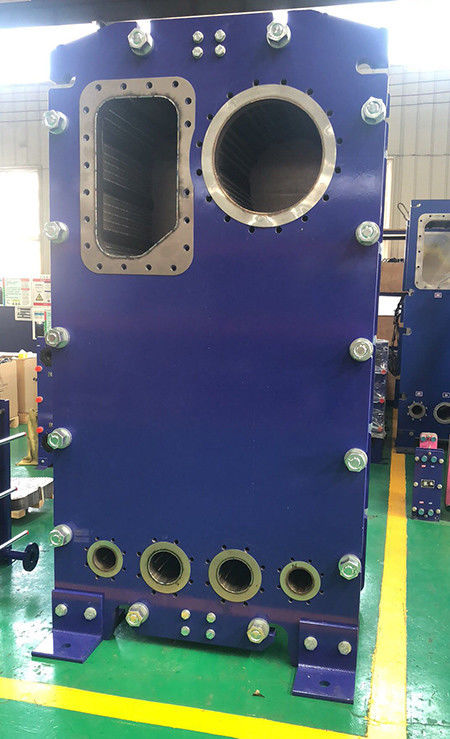

Ο εξατμιστήρας πιάτων είναι ένας νέος τύπος του υψηλής απόδοσης εξατμιστήρα που συγκεντρώνεται από μια σειρά ζαρωμένων φύλλων μετάλλων. Ένα λεπτό ορθογώνιο κανάλι διαμορφώνεται μεταξύ των φύλλων, και η θερμότητα μεταφέρεται μέσω των φύλλων για να διαμορφώσει μια εξάτμιση λεπτών ταινιών. Η εξατμισμένη λύση θερμαίνεται και βράζεται γρήγορα στον εξατμιστήρα, και η εξάτμιση θα οδηγήσει το υγρό για να αυξηθεί, διαμορφώνοντας μια υγρή ταινία κατά μήκος της επιφάνειας τοίχων ανταλλαγής θερμότητας, αναγκάζοντας το υγρό για να διατρέξει της θερμαμένης επιφάνειας σε μια υγρή ταινία, γρήγορα που εξατμίζει και που ατμοποιεί, με αυτόν τον τρόπο κονταίνοντας τη θέρμανση. Ο χρόνος κατοικιών ενισχύει την επίδραση εξάτμισης και έχει τα χαρακτηριστικά του υψηλού συντελεστή μεταφοράς θερμότητας, της υψηλής δύναμης εξάτμισης και του σύντομου χρόνου επαφών.
Αρχή σχεδίου
Οι εξατμιστήρες πιάτων είναι κυρίως βασισμένοι στην τεχνολογία ημι-ένωσης του εξατμιστήρα αυξάνομαι-πιάτων. Το υλικό εξατμίζει σε ένα κανάλι με μια σφραγίδα, ενώ το μέσο θέρμανσης ατμού συμπυκνώνει στα ενωμένα στενά κανάλια. Η λύση εγχέεται από το κατώτατο σημείο του πιάτου. Οι ροές προϊόντων πρός τα πάνω κατά μήκος του τοίχου του πιάτου στο πλαίσιο της δράσης ενός στιγμιαίου ατμού μεγάλου ποσού.
Εφαρμογή:
| Υλικό | Εφαρμογή |
| SUS304 SUS316L | Καθαρό νερό, νερό ποταμού, πετρέλαιο τροφίμων, ορυκτέλαιο |
| Tj | Θαλάσσιο νερό, θαλασσινό νερό, άλας |
| Κράμα Hadtelloy | Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ |
| Νικέλιο | Υψηλής θερμοκρασίας και υψηλό καυστικό νάτριο συγκέντρωσης |
| Υλικό | Εφαρμογή | Temp εργασίας |
| NBR | Νερό, θαλάσσιο νερό, ορυκτέλαιο, θαλασσινό νερό | -15-130℃ |
| BNBR | Υψηλής θερμοκρασίας ορυκτέλαιο, υψηλής θερμοκρασίας νερό | 15-140℃ |
| EPDM | Ζεστό νερό, ατμός, οξύ, αλκάλιο | -25-150℃ |
| Λάστιχο Viton/φθορίου | Ισχυρά όξινα, αλκαλικά, ορυκτέλαιο, λίπος και μαζούτ, κ.λπ. | 5-200℃ |
| ΝΕΟΠΡΕΝΙΟ | Όξινο, αλκαλικό, ορυκτέλαιο, χαμηλό - αλειφατικός υδρογονάνθρακας μοριακού βάρους | 35-130℃ |
| Λάστιχο πυριτίου | Υψηλής θερμοκρασίας και μερικά διαβρωτικά μέσα | 65-200℃ |
